Het juiste detail voor aangenaam wonen in een appartement

In  de NPR 5070 staat een tabel met eisen aan geluidsoverdracht in woongebouwen als appartementencomplexen en flats. De richtlijn geeft ook de bijbehorende detaillering voor woningscheidende wanden, vloeren, (niet-)dragende gevels en tussenwanden.

Tabel uit NPR 5070 voor woongebouwen

De architect kiest bij woongebouwen altijd voor massieve wanden. Dat heeft een reden. Je kunt technisch gezien ook ankerloze spouwmuren toepassen, maar deze vragen meer ruimte en zijn lastig te stabiliseren. De minimale dikte van een massieve wand is 250 mm, terwijl die voor een ankerloze spouwmuur 410 mm is (175-60-175 mm). Je moet bovendien de vloeren ter plaatse van de spouw onderbreken. Een ankerloze spouwmuur is wél praktisch op plaatsen waar je het gebouw moet dilateren.

Woningscheidende wand

De tabel uit NPR5070 leert, dat het minimale gewicht van een massieve woningscheidende wand 525 kg/m² moet zijn. Dit komt overeen met een wand van 300 mm kalkzandsteen of 250 mm Hoogbouwkwaliteit (verzwaarde kalkzandsteen). Begane grond vloeren liggen naast de wand (zie onderstaand detail).

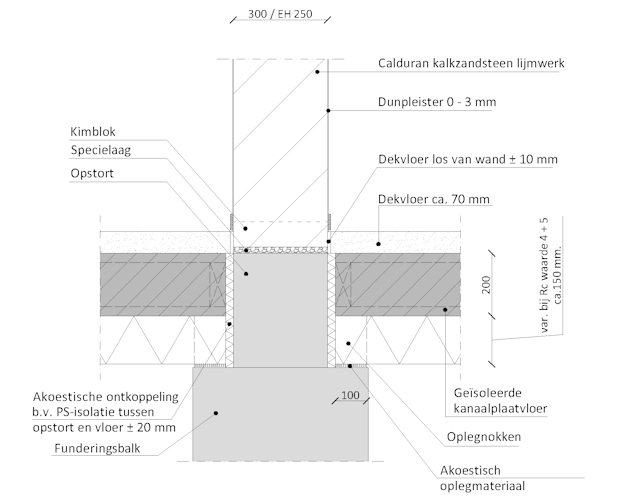

Aansluiting van begane grondvloer op woningscheidende wand.

Voor de begane grondvloer geldt dat het gewicht ≥ 350 kg/m² moet zijn. Je voldoet daar al aan met een geïsoleerde kanaalplaatvloer van 200 mm dik. Om de vereiste geluidsisolatie te halen moet verder tussen de kopse kant van de vloer en de opstort ruimte zitten die gevuld is met isolatiemateriaal. Let wel: bovenkant opstort is bovenkant vloer, dan behoud je dezelfde lagenmaat als de overige wanden.

Het aansluitdetail (zie hieronder) van eenwoningscheidende wand op een verdiepingsvloer zonder verend opgelegde dekvloer ziet er anders uit. Daar is doorgaans sprake van een doorlopende vloer. Dat kan bijvoorbeeld een kanaalplaat van 320 mm of een breedplaatvloer van 280 mm dik zijn. Het eerste type vloer is dikker, door aanwezigheid van holle kanalen. .

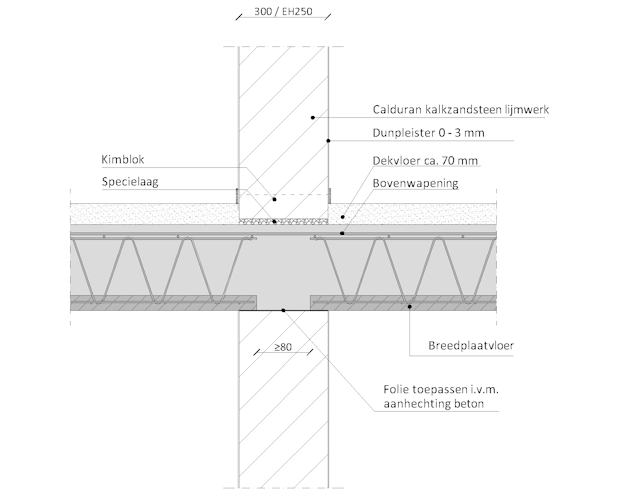

Aansluiting van verdiepingsvloer op woningscheidende wand

Gevels

Je hebt dragende en niet-dragende gevels. En dat maakt nogal wat uit voor de vereiste massa van de wanden.

Dragende gevels. Of het nu gaat om een eind-, voor- of achtergevel, als ze dragend uitgevoerd worden, dan zegt NPR 5070 daarover het volgende: “Voor dragende binnenspouwbladen in woongebouwen is een massa nodig van ten minste 350 kg/m² “

Voor kalkzandsteen betekent dat een dikte van 214 mmof 175 mm verzwaarde Hoogbouwkwaliteit. Hetzelfde geldt voor wanden waar de constructeur aangeeft dat ze “niet-dragend” zijn bekeken vanuit de overspanningsrichting maar wel  een vloer op ligt.

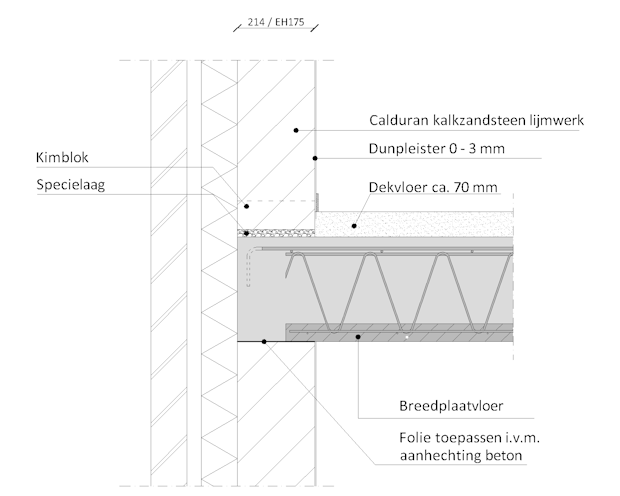

Aansluiting van dragende gevel op vloer

Niet dragende gevels. Bij niet dragende gevels gaat het meer om de juiste aansluiting dan om het minimaal gewicht. De dikte wordt vooral bepaald door de optredende windbelasting. In het geval van gevelmetselwerk zal 120 mm de minimale dikte zijn, bij een gevelbekleding begint het bij 150 mm. De gevelindeling – bijvoorbeeld grote sparingen met kleine penanten – speelt ook een grote rol bij de diktebepaling. Laat daarom deze gevels berekenen door de constructeur zodat je de juiste dikte toepast.

Door de gevels 10 mm los te houden van de bouwmuren en bovenliggende vloeren ontstaat een akoestische ontkoppeling. Vul deze 10mm ruimte op met steenwol of een flexibel blijvend schuim. Afdoende stabiliteit bereik je door ankers in de constructie rondom. De ankers hebben geen invloed op de geluidsisolatie.

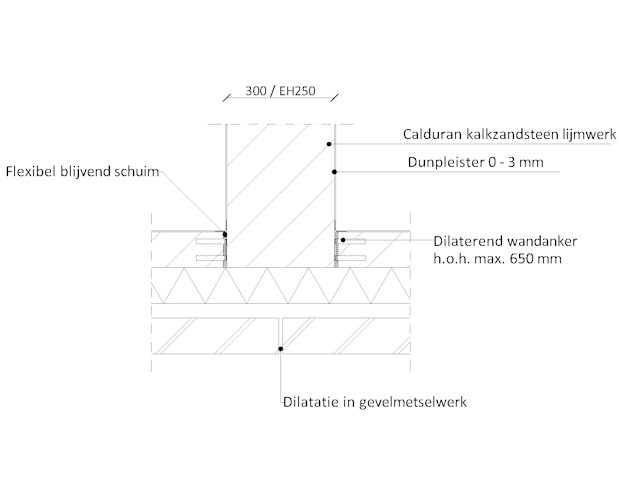

Aansluiting van niet-dragende gevel op bouwmuur

Andere veel voorkomende situaties in woongebouwen:

In een woongebouw zijn er naast de woningscheidende wanden, gevels en tussenwanden nog tal van andere situaties waarbij de geluidseisen van belang zijn, zoals liftschachten, centrale gangen en trappenhuizen die grenzen aan verblijfsruimten. Voor logia’s gelden weer andere regels. Over het algemeen gelden eisen als bij woningscheidende wanden, tenzij de aangrenzende ruimten minder geluidsgevoelig zijn . En is er een thermische eis, dan is de wandopbouw 214 mm kalkzandsteen plus het gewenste isolatiepakket. Het warmte-isolatiepakketvermindert ook de geluidsoverdracht.

Calduran Kalkzandsteen
www.calduran.nl
